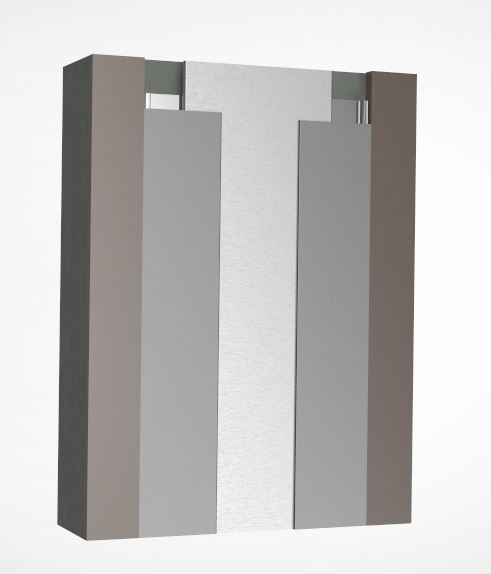

PFWX TDS
View FileMODEL | JOINT WIDTH | MINIMUM OPENING | MAXIMUM OPENING | EXPOSED SURFACE "A" | EXPOSED SURFACE "B" | BLOCKOUT WIDTH | BLOCKOUT HEIGHT |
PFW-100X | 25mm | 10mm | 48mm | 125mm | N/A | 51mm | 16mm |
PFW-200X | 51mm | 10mm | 89mm | 197mm | N/A | 73mm | 16mm |
PFW-400X | 102mm | 25mm | 184mm | 294mm | N/A | 99mm | 16mm |
PFW-600X | 152mm | 76mm | 229mm | 349mm | N/A | 99mm | 16mm |
PFW-800X | 203mm | 102mm | 305mm | 457mm | N/A | 127mm | 16mm |
PFWC-100X | 25mm | 16mm | 37mm | 60mm | 51mm | 51mm | 16mm |
PFWC-200X | 51mm | 30mm | 70mm | 108mm | 76mm | 73mm | 16mm |
PFWC-400X | 102mm | 62mm | 143mm | 181mm | 133mm | 99mm | 16mm |
PFWC-600X | 152mm | 113mm | 187mm | 235mm | 133mm | 99mm | 16mm |
PFWC-800X | 203mm | 152mm | 254mm | 314mm | 133mm | 127mm | 16mm |
PFWX & PFWCX Installation manual
